Производственное помещение освещается лампами накаливания. Лампы включены звездой с нулевым проводом в трехфазную четырехпроводную сеть в соответствии с рисунком 3.1. Линейное напряжение

Производственное помещение освещается лампами накаливания. Лампы включены звездой с нулевым проводом в трехфазную четырехпроводную сеть в соответствии с рисунком 3.1. Линейное напряжение сети равно U_Н. В фазы А, В и С включены соответственно n_A, n_B и n_C ламп мощностью каждая Р_Л.

Определить линейные токи в проводниках линии и начертить в масштабе векторную диаграмму напряжений и токов, из которой графически найти ток нулевого провода. Вычислить мощность, потребляемую каждой фазой и всей цепью.

Исходные данные: U_H=220 B, n_A=20, n_B=50, n_C=40, P_Л=200 Вт.

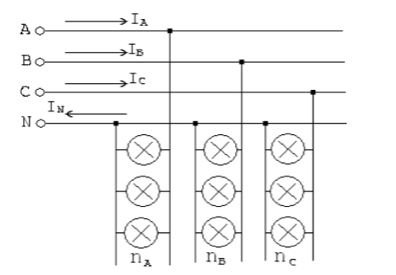

Рисунок 3.1 – Схема включения ламп.
