Проверить правильность расчетов с помощью законов Кирхгофа. Расчет выполнить классическим и операторным методами. Построить графики изменения тока и напряжения
«Проверить правильность расчетов с помощью законов Кирхгофа. Расчет выполнить классическим и операторным методами. Построить графики изменения тока и напряжения»
- Электроника, электротехника, радиотехника
Условие:

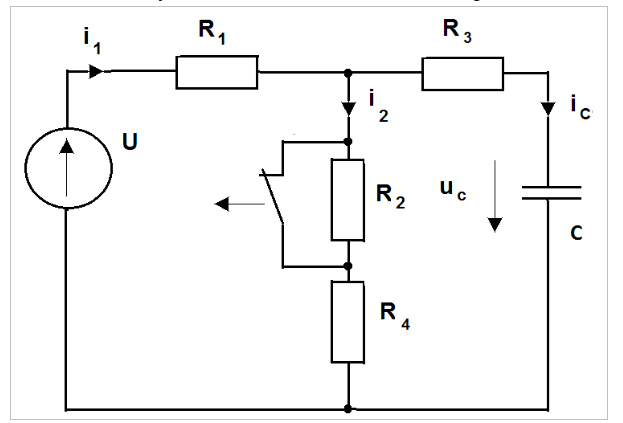

Для схемы электрической цепи, изображенной на рисунке 4, по заданным параметрам рассчитать токи и напряжения всех ветвей электрической цепи в переходном процессе после замыкания ключа. Проверить правильность расчетов с помощью законов Кирхгофа. Расчет выполнить классическим и операторным методами. Построить графики изменения тока и напряжения
На входе цепи действует источник постоянного напряжения U.
Решение:
КЛАССИЧЕСКИЙ МЕТОД
Решение ищем в виде
Определим независимые начальные условия

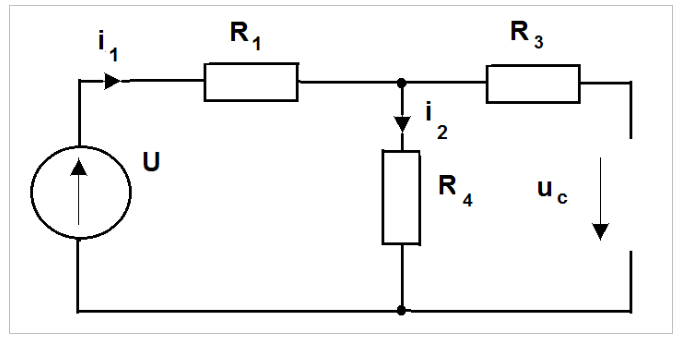

Cхема до коммутации в установившемся режиме ( t =0-)
Ёмкость заменяем разрывом (установившийся режим постоянного тока)
