Условие:

Расчет цепей с источниками гармонических воздействий.

1. По заданному номеру варианта изобразить цепь, подлежащую расчету, выписать значения параметров элементов.

2. Записать в общем виде систему уравнений Кирхгофа для полученной цепи.

3. Рассчитать токи во всех ветвях и напряжение на источнике тока методом контурных токов.

4. Составить баланс активных и реактивных мощностей.

5. Записать мгновенные значения токов ветвей и напряжение на источнике тока.

6. Рассчитать токи во всех ветвях и напряжение на источнике тока методом узловых потенциалов.

7. Рассчитать ток указанной ветви методом эквивалентного генератора.

8. Найти ток указанной ветви методом наложения в общем виде.

9. Определить потенциалы всех точек цепи и построить на комплексной плоскости векторную топографическую диаграмму напряжений и токов.

Исходные данные представлены в таблице №1.

Таблица №1

Граф расчетной схемы представлен на рис. 1

Решение:

1. Выбор варианта и параметров элементов цепи.
В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету, запишем значения параметров элементов.

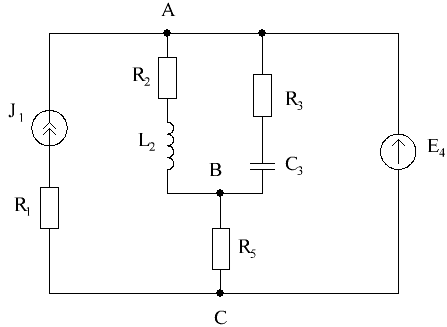

1. 1. В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).
