Условие:
1. ЗАДАНИЕ НА ВЫПОЛНЕНИЕ РАСЧЕТА
1.1. Для заданной согласно своему варианту электрической схемы составить систему уравнений по законам Кирхгофа, достаточную для определения токов ветвей. Полученную систему уравнений не решать.
1.2. Рассчитать токи во всех ветвях заданной электрической схемы методом контурных токов. Правильность расчетов проверить составлением баланса мощностей.
1.3. Примечания:

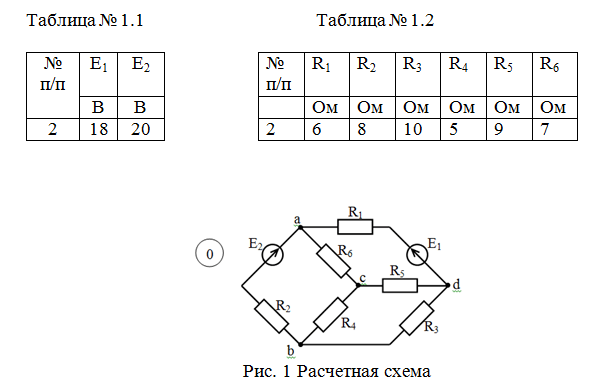

1) Первая цифра в трехзначном номере варианта, заданного преподавателем (три последние цифры в зачетной книжке студента), соответствует порядковому номеру строки в таблице 1.1, вторая цифра – порядковому номеру строки в таблице 1.2, третья цифра – номеру схемы на рис. 1.1.
2) Баланс мощностей должен сойтись с погрешностью менее 1%.
Решение:
Решение:
На заданной схеме произвольно зададим направление токов в ветявях и направление обхода контуров.

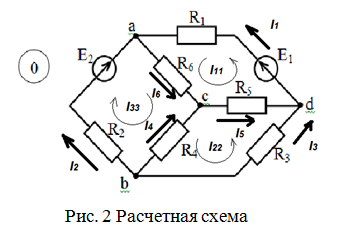

1.1. Запишем для схемы рис.2 уравнения по законам Кирхгофа, необходимые для определения всех токов.
Количество уравнений, записываемых по первому закону Кирхгофа, н...
