Условие задачи
Расчет электрических цепей однофазного синусоидального тока. На рисунке 8 представлена исходная схема электрической цепи.

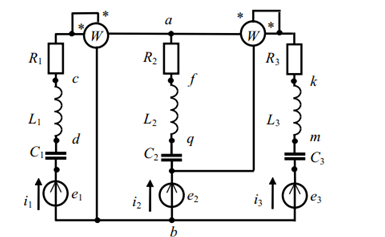

Рисунок 8 – Исходная схема электрической цепи
По исходной схеме электрической цепи и машинной распечатке индивидуального задания сформировать расчетную схему.
Задание:
1. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных электрических цепей.
2. Определить показания ваттметров.
3. Составить баланс активных и реактивных мощностей.
4. Построить в масштабе топографическую диаграмму напряжений, совместив ее с векторной диаграммой токов.
5. Записать в общем виде уравнения Кирхгофа в дифференциальной и комплексной формах, полагая, что между двумя индуктивностями есть магнитная связь.
Исходные данные указаны в таблице 3.
Ответ
1. Изобразим схему электрической цепи с учетом исходных данных (см. рис. 9).

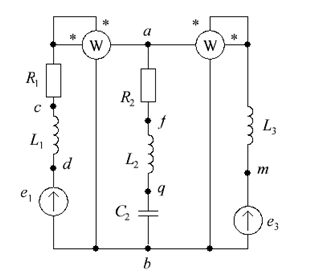

Рисунок 9 Расчетная схема электрической цепи
2. Рассчитаем комплексные действующие значения токов во всех ветвях схемы.
Выбираем направления токов в ветвях (см. рис. 10).
