Расчет электрической цепи постоянного тока
- Электроника, электротехника, радиотехника
Условие:

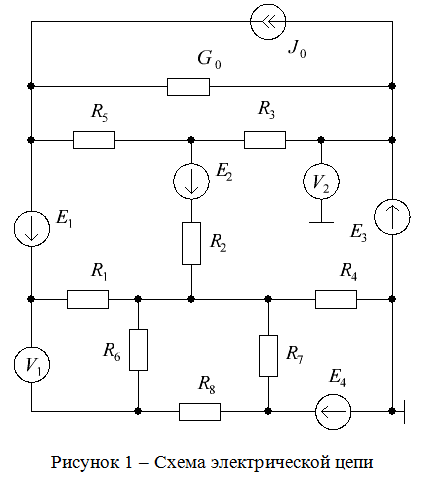

Задана схема электрической цепи (рис. 1) и численные значения ее параметров, приведенные в таблице 1.
Требуется:
1. Начертить граф цепи, деревья и дополнения. Количество деревьев должно быть не менее количества узлов, уменьшенного на единицу. Составить топографические матрицы цепи.
2. Определить токи во всех ветвях методом узловых потенциалов.
3. Определить токи во всех ветвях методом контурных токов, сравнить с результатами расчета по п.2.
4. Определить показания вольтметров.
5. Проверить баланс мощностей.
6. Рассчитать потенциалы в точках соединения элементов внешнего контура цепи, построить потенциальную диаграмму. Выбрать оптимальную точку заземления.
7. Рассчитать значение тока методом эквивалентного источника тока.
8. Рассчитать значение тока методом эквивалентного источника ЭДС.
Таблица 1 – Исходные данные
Решение:
1. Так как сопротивление вольтметров бесконечно велико при расчете их можно исключить.
Источник тока заменим источником ЭДС:
Выполним эквивалентное преобразование сопротивлений:
Расчетная схема электриче...
