Условие задачи
Расчет и выбор элементов реле защиты цехового трансформатора
Дано:
Линия ЭСН цехового трансформатора, имеющая на ВН силовой выключатель с пружинным приводом
Тип трансформатора ТСЗ-2 50/ 10/0,4
Защита от междуфазных КЗ
Требуется:
• составить схему РЗ;
• рассчитать и выбрать элементы РЗ от токов КЗ и перегрузки;
• nроверить надежность РЗ .
Ответ

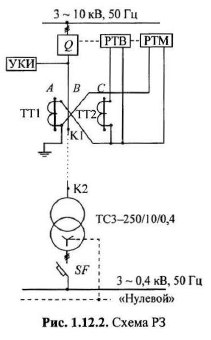

1. Составляется схема РЗ (рис. 1.12.2) и наносятся данные.
Так как требуется РЗ от токов КЗ и переrрузки, то принимается ТО (участок сразу после Q до точки К1) и МТЗ (далее до Т) на ВН.
Так как выключатель силовой (Q) имеет пружинный привод, к установке принимается реле прямого действия типа РТМ и РТВ.
Для защиты от междуфазных КЗ принимается схема соединения ТТ и вторичной нагрузки (реле)- на разно...
