Расчет комплексного коэффициента передачи сложных RC- и RL-цепей Схема цепи представлена на рисунке 1. Найти выражение, описывающие комплексный коэффициент передач

Дата добавления: 28.05.2024

Условие задачи

Расчет комплексного коэффициента передачи сложных RC- и RL-цепей
Схема цепи представлена на рисунке 1

Найти выражение, описывающие комплексный коэффициент передачи .
Получить выражения для амплитудно-частотной характеристики цепи  (модуль ) и фазочастотной характеристики (аргумент ).

Определить максимальное значение АЧХ Kmax.

Построить полученные зависимости АЧХ и ФЧХ для R = R1 = 1 кОм, R2 = 1 кОм, C = C1 = 1 нФ, C2 = 1 нФ, L = L1 = 10 мкГн, L2 = 10 мкГн.
На графиках АЧХ и ФЧХ показать Kmax,

Дать качественное объяснение полученным характеристикам.

Исходные данные:

№ выхода – 3,

сигнал – U.

Ответ

Комплексные сопротивления элементов цепи равны:

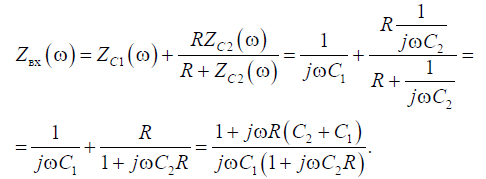

Входное сопротивление цепи равно:

На входе цепи действует напряжение:
