Условие задачи
Расчет ЛЭП и выбор неизолированных проводов
Исходные данные:
Sпер=1551 МВА;
Vпер=500 кВ;
Марка провода – АС;
cosφЛЭП=0,85;
ТМ=4000 ч.
Требуется:
- составить структурную схему ЛЭП;
- рассчитать и выбрать проводники;
- определить потери
Ответ
1. Составляется структурная схема ЛЭП и наносятся данные (рис. 2).

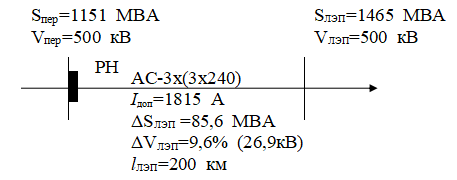

Рис. 2 Структурная схема ЛЭП
2. По экономической плотности тока определяется расчетное сечение проводов и приводится к стандартному значению.
