Расчет линейной электрической цепи однофазного синусоидального тока символическим методом Для электрической цепи (рис. 2.1) выполнить следующее:

Расчет линейной электрической цепи однофазного синусоидального тока символическим методом

Для электрической цепи (рис. 2.1) выполнить следующее:

заданы параметры цепи и напряжение на входе цепи:

Требуется:

1. Определить токи и напряжения на всех участках цепи символическим способом.

2. Записать выражения для мгновенных значений всех токов и напряжений.

3. Сделать проверку правильности решения по законам Кирхгофа.

4. Составить баланс активных и реактивных мощностей.

5. Построить волновые диаграммы напряжения, тока и мощности на входе цепи.

6. Построить векторную диаграмму токов и напряжений.

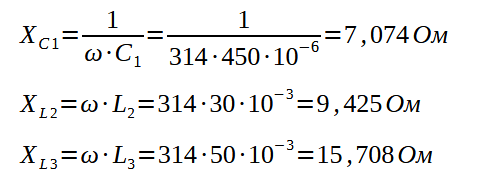

Дано:

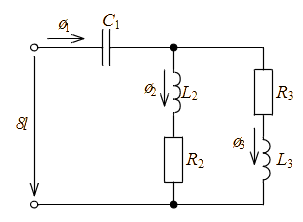

Рис. 2.1
