Расчет линейной электрической цепи постоянного тока с одним источником электрической энергии Для заданной электрической цепи определить токи всех ветвей и составить баланс мощностей.
«Расчет линейной электрической цепи постоянного тока с одним источником электрической энергии
Для заданной электрической цепи определить токи всех ветвей и составить баланс мощностей.»
- Электроника, электротехника, радиотехника
Условие:
Для заданной электрической цепи определить токи всех ветвей и составить баланс мощностей.

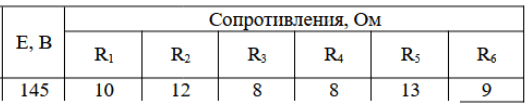

Таблица 1.1 – Исходные данные к задаче:

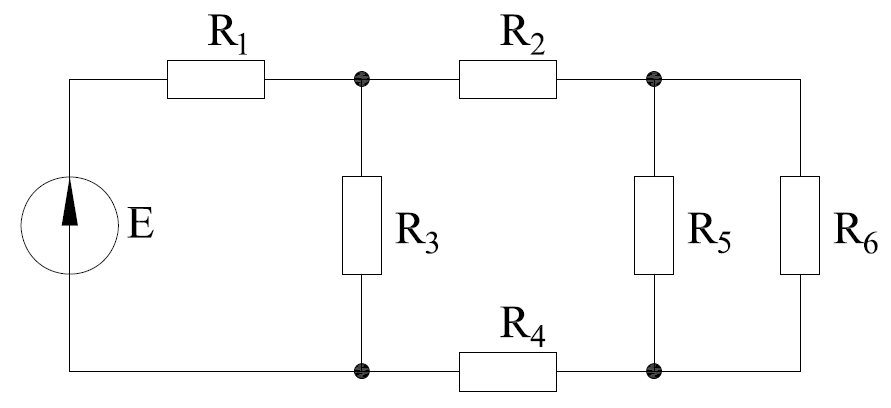

Рисунок 1.1 - Схема к задаче
Решение:
1. Найдем токи в ветвях.

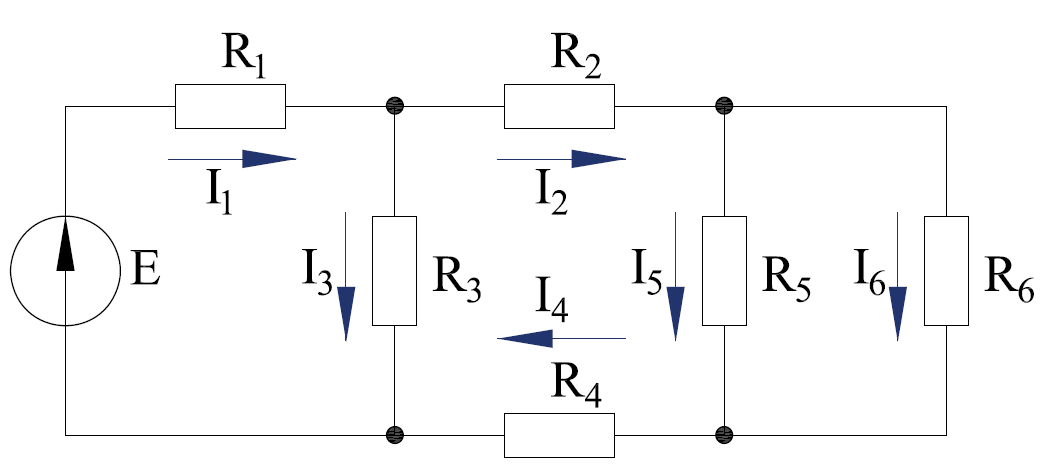

Рисунок 1.2 - Схема с обозначением токов в ветвях
Резисторы R5 и R6 соединены параллельно, заменяем их эквивалентным:
оМ
Получим схему на рисунке 1.3.
