Условие задачи
Расчет линейных электрических цепей постоянного тока с одним источником ЭДС
Для электрической цепи, схема которой изображена в на рис. 1 – 50, по заданным сопротивлениям резисторов и ЭДС, приложенной между точками А и В (EAB):
1) Определить эквивалентное сопротивление цепи относительно выводов АВ.
2) Ток в каждом резисторе.
3) Напряжение на каждом резисторе.
4) Мощность, потребляемую цепью и расход электрической энергии цепью за 10 часов.
Внутренним сопротивлением источника ЭДС пренебречь.
Дано: ЕАВ=65 В, R1=23 Ом, R2=7 Ом, R3=11 Ом, R4=6 Ом, R5=23 Ом, R6=8 Ом.

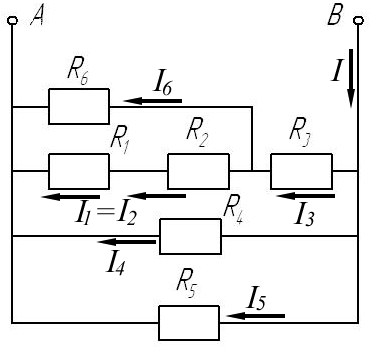

Рис.1.1. Заданная схема
Ответ
Дано: ЕАВ=65 В, R1=23 Ом, R2=7 Ом, R3=11 Ом, R4=6 Ом, R5=23 Ом, R6=8 Ом.
1. Определяем общее сопротивление R12, учитывая, что резисторы R1 и R2 соединены последовательно между собой. Следовательно токи равны между собою (рис.1):
Преобразованная таким образом схема будет выглядеть следующим образом (рис.1.2):
