решение задачи на тему:

Расчет неразветвленной цепи переменного тока

Дата добавления: 24.12.2023

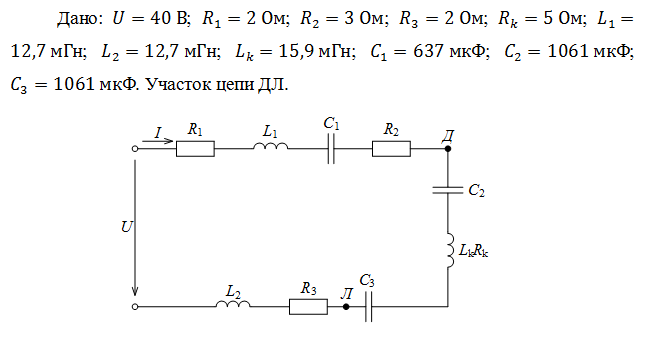

Условие задачи

1. Рассчитать реактивные сопротивления катушек и конденсаторов.

2. Найти полное сопротивление цепи.

3. Найти действующее значение тока.

4. Определить сдвиг фаз тока и напряжения.

5. Найти действующие значения напряжения на каждом элементе цепи.

6. Построить векторную диаграмму тока и напряжений.

7. Определить общее напряжение цепи и сравнить с его значением на векторной диаграмме.

8. Определить активную, реактивную и полную мощности цепи.

9. По векторной диаграмме определить напряжение на заданном участке цепи и сдвиг фаз на этом участке.



Ответ

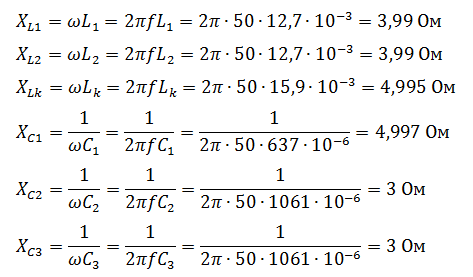

1. Рассчитываем реактивные сопротивления катушек и конденсаторов:

2. Определяем полное сопротивление цепи:

3. Определяем действующее значение тока:
