Условие задачи

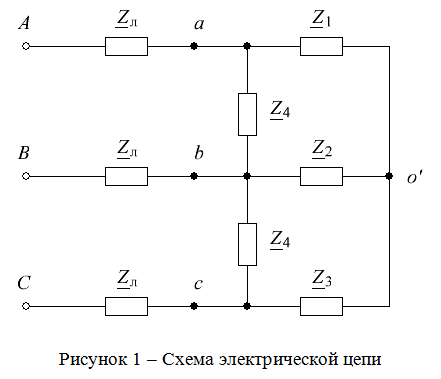

Для электрической цепи, схема которой изображена на рисунке 1, выполнить следующее:
1. Определить все токи, напряжения и мощности на всех элементах цепи.
2. Составить баланс активных мощностей.
3. Построить в масштабе векторную диаграмму токов и топографическую диаграмму напряжений.
Исходные данные приведены в таблице 1.

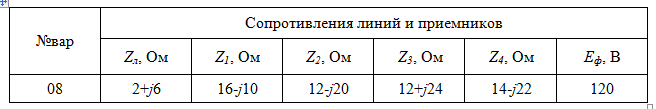

Таблица 1 – Исходные данные для расчета
Ответ

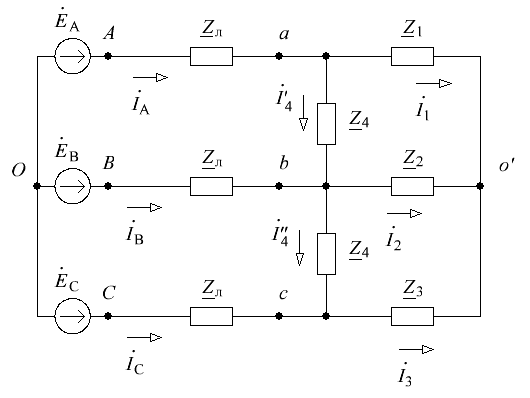

1. В соответствии с исходными данными составляем расчетную схему цепи, обозначив фазные и линейные токи (см. рис. 2).
2. Выполним преобразование треугольника сопротивлений в эквивалентную звезду. Схема, полученная после преобразования, изображена на рисунке 3.
