Условие задачи
1. ЗАДАНИЕ НА ВЫПОЛНЕНИЕ РАСЧЕТА
1.1. Расшифровать обозначение типа трехфазного асинхронного двигателя (ТАД), указанного в варианте для расчета.
1.2. По техническим данным трехфазного асинхронного двигателя (табл. П.1) определить следующие величины:
1.2.1. Частоту вращения магнитного поля n1.
1.2.2. Номинальный , пусковой и максимальный вращающие моменты.
1.2.3. Активную P1, реактивную Q1 и полную S1 мощности, потребляемые двигателем.
1.2.4. Рассчитать и построить механическую характеристику двигателя – зависимость частоты вращения ротора от вращающего момента n2 = f(M).
1.3. Рассчитать, как изменится пусковой момент двигателя, если напряжение питания уменьшится на 10%.
Примечания:
1. Тип исходного для расчета двигателя определяется номером двухзначного варианта, который использовался при выполнении задания № 2 (две последние цифры зачетной книжки).
2. Номер варианта соответствует номеру строки в таблице П.1, где приведены технические данные ТАД.

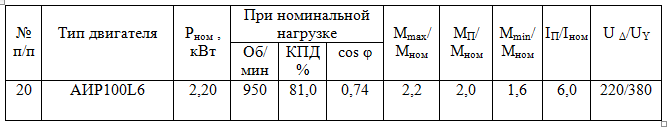

Таблица П.1 – Технические данные двигателей
Ответ
1.1. АИР100L6 - двигатель асинхронный (А); унифицированной серии (И);; закрытого обдуваемого исполнения, со степенью защиты 1Р44 (отсутствие буквы); ротор с повышенным пусковым моментом (Р); корпус из чугуна и стали (отсутствие буквы); высота оси вращения 100 мм (100); установочный размер по длине станины большой (L); в данной станине сердечник одной длины (отсутствие буквы); число полюсов 6 (6).
1.2. По техническим данным трехфазного асинхронного двигателя (табл. П.1) определим следующие величины:
Частота вращения магнитного поля n1.
n1 = 60 / p1, ...
