Условие задачи
Произведите расчет параметров неуправляемого выпрямителя с сетевым трансформатором и выбор элементов выпрямителя.
Схема выпрямителя задана параметрами:
– число фаз вторичной обмотки трансформатора m2= 1;
– коэффициент тактности выпрямителя kТ= 2 ( мостовая схема);
–частота напряжения сети, к которой подключен выпрямитель fC = 50 Гц;
–напряжение фазы сети первичной обмотки трансформатора UФ.С = 127 В;
– номинальное значение напряжения нагрузки UНГN = 50 В.
– номинальное значение мощности нагрузки РНГN = 200 Вт.
Ответ

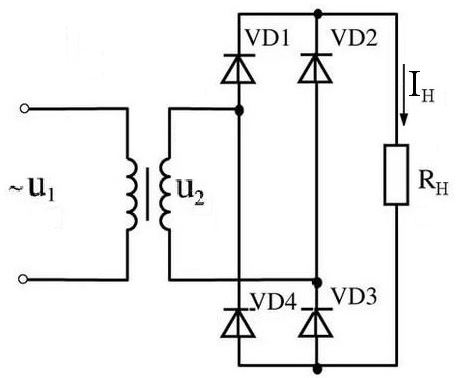

1.Нарисуем схему неуправляемого выпрямителя. Согласно нашим данным, это однофазная мостовая схема.
2. Нарисуем временные диаграммы напряжений переменного тока на входе выпрямителя и напряжение на выходе выпрямителя:
