Условие задачи
Расчет параметров выпрямителя
Порядок расчета выпрямителей с фильтром сглаживания

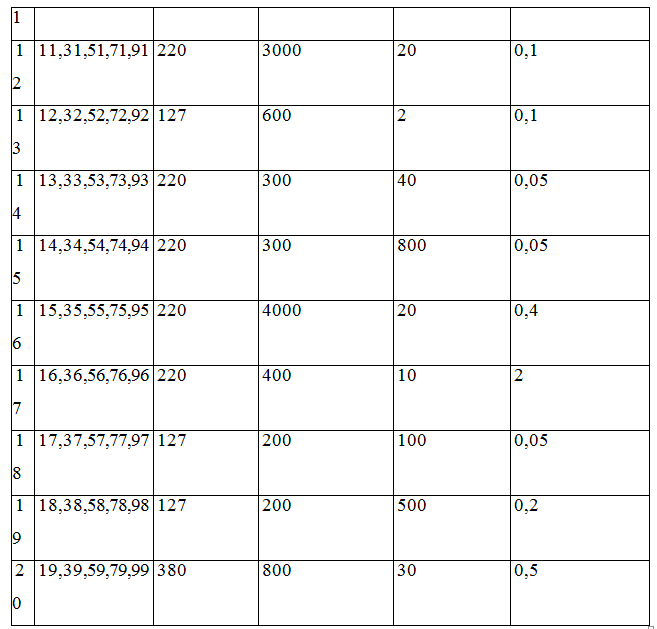

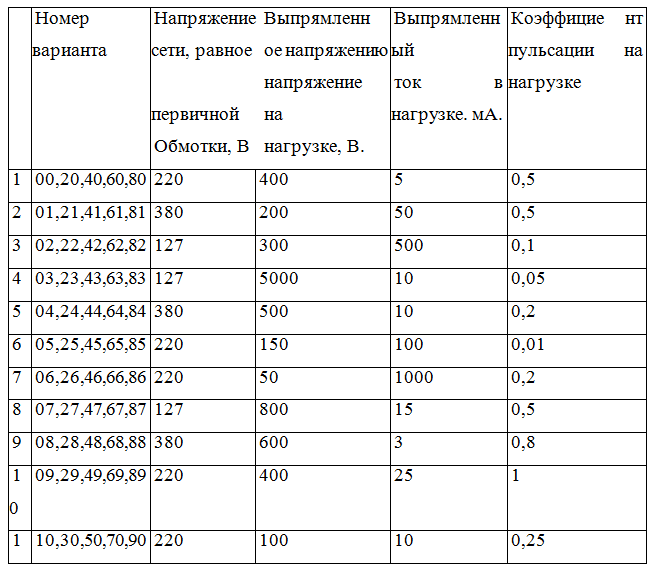

Выбрать и рассчитать выпрямитель, выполненный на полупроводниковых диодах согласно таблице 1. Выбрать и рассчитать фильтр к этому выпрямителю.
Чтобы рассчитать выпрямитель надо:
1. Выбрать схему выпрямителя
2. Выбрать схему фильтра по заданной величине
3. Рассчитать режим диодов, т.е. определить значения ( см. Пример расчета для выбранной схем и выпрямления)
4. Выбрать тип диодов по найденным значениям
5. Рассчитать действующие значения напряжении и токов трансформатора (см. Пример расчета для выбранной схемы выпрямления)
6. Рассчитать параметры фильтра 1.Выбор схемы выпрямления
Однополупериодный выпрямитель применяется в устройствах малой мощности Рн=I0*UH≤5 Вт при выпрямленных токах меньше 10 мА в тех случаях, когда не требуется высокая степень сглаживания выпрямленного напряжения.
Двухполупериодный выпрямитель с выводом средней точки трансформатора применяется в устройствах малой мощности Рн=I0*UH≤20Вт при выпрямленных напряжениях UHдо 400 В.
Мостовая схема применяется в устройствах малой и средней мощности Рн=I0*U>20Вт при выпрямленных напряжения до 600В.
Схема удвоения напряжения применяется в устройствах малой мощности Рн=I0*UH=10÷300 Вт при выпрямленных напряжениях выше 600 В.
2.Выбор схемы фильтра.
Схемы фильтра выбирается в зависимости от величины выпрямленного тока, необходимого коэффициента сглаживания при
I0≥20мА выбирается фильтр LC-типа а затем в результате расчета схема уточняется и в случае необходимости добавляется второе звено, при I0≤20 мА выбирается фильтр RC-типа затем в результате расчета схема фильтра уточняется и в случае необходимости добавляется второе звено.
Ответ
Рассчитать выпрямитель с фильтром работающий на активную нагрузку если напряжение сети U1=220B, выпрямленное напряжение на нагрузке UH=100 выпрямленный ток на нагрузке
I0 =10м А, допустимый коэффициент пульсации на нагрузке Kn=0,25%. Решение: выбираем схему выпрямителя , исходя из заданных значений UH=100B. PH=I0UH=0.010*100=1.0 BT.
Этим условиям отвечает однополупериодный выпрямитель так как I0=10мА20 мА, то выбираем фильтр RC-типа. Рассчитываем режим диодов, т.е. определяем значение IoB Uобр
IoB=1,6*I0=1,6*10=16,0 мА
При нахождении обратного напряжения на диодах выпрямителя надо учесть потери на...
