Расчет пассивного двухполюсника в комплексных амплитудах. Нужно выполнить следующее: - все заданные величины представить в комплексной форме; - рассчитать комплексные амплитуды токов и напряжений всех участков цепи, используя методику задачи 1;
- Электроника, электротехника, радиотехника
Условие:
Расчет пассивного двухполюсника в комплексных амплитудах.
Нужно выполнить следующее:
- все заданные величины представить в комплексной форме;
- рассчитать комплексные амплитуды токов и напряжений всех участков цепи, используя методику задачи 1;
- проверить полученные решения по ЗТК и ЗНК, построив векторные диаграммы напряжений и токов;
- построить эквивалентную схему исходного двухполюсника, определив параметры её элементов;
- для исходной цепи определить резонансную частоту на участке 1, 2, 3;
- построить графики частотных характеристик эквивалентных реактивных сопротивлений или проводимостей участка 1, 2, 3.
Решение:

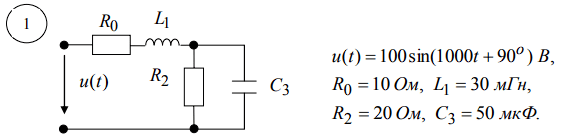

1. Составляем расчетную схему цепи в комплексной форме.
Параметры элементов цепи.
Сопротивления реактивных элементов на частоте
:
Комплексные сопротивления ветвей:
