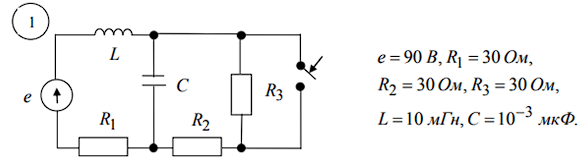

Условие задачи
Расчет переходного процесса в цепи второго порядка операционным методом.
- составить операционную схему и операционные уравнения;
- получить решение в виде правильной дроби;
- применить теорему разложения и найти оригинал;
- построить график полученной функции времени.
Ответ
1. Составляем операторную схему замещения цепи.
Рассчитываем независимые начальные условия ток через катушку и напряжение на конденсаторе в режиме до коммутации замыкания ключа.
Составляем операторную схему замещения.
