Условие задачи

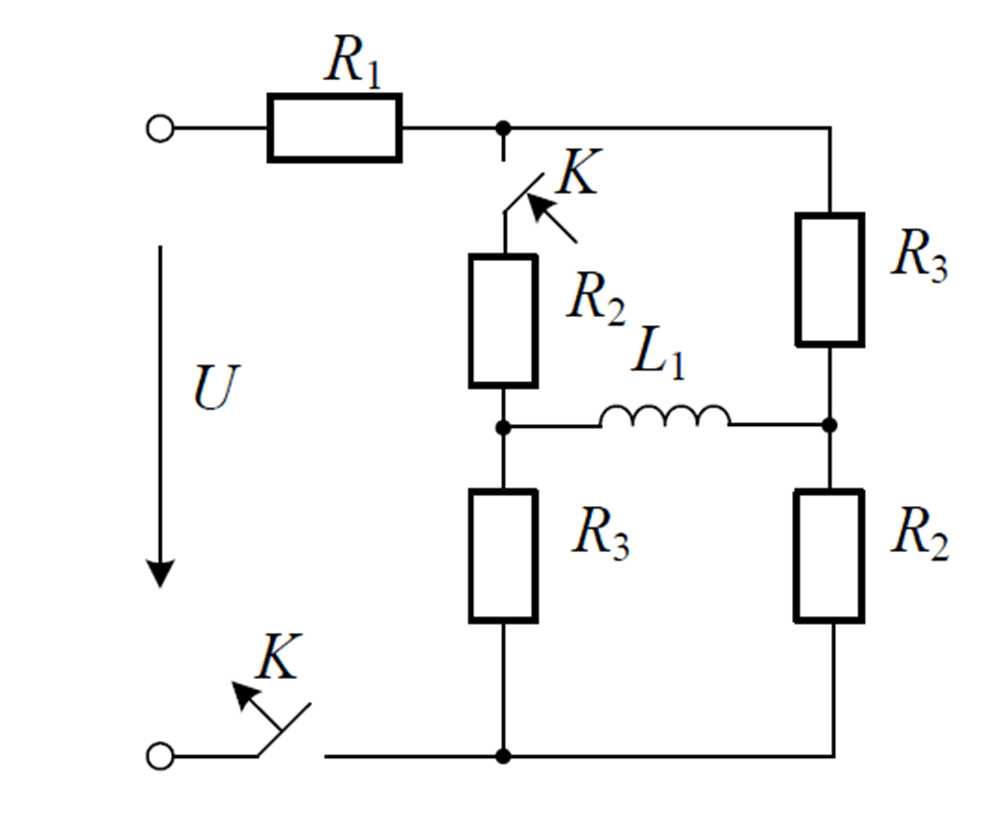

Задана  разветвленная  электрическая  цепь  с  одним  реактивным  элементом  и  ненулевыми  начальными  условиями  (рисунок  1).  На  схеме  указан  вид  коммутации,  вызывающий  переходный  процесс.

         Параметры  элементов  схемы,  приведенной  на  рисунке  1,  выбираются  из  таблицы  1.

Рисунок  1.

                                                                                                       Таблица  1.

Требуется:

         1.      Рассчитать  переходный  процесс  в  заданной  цепи  классическим  методом.

         2.      Рассчитать  переходный  процесс  в  заданной  цепи  операторным  (либо  другим  указанным  преподавателем)  методом.

         3.      Построить  графики  изменения  во  времени  токов  в  ветвях  цепи  и  напряжений  на  реактивных  элементах.



Ответ

Решение:

Рассчитаем цепь, показанную на рисунке 1. Численные данные для данной схемы приведены в таблице 1.

1. Классический метод

1. Пусть - момент коммутации.

2. Ток выбираем в качестве искомой переменной, т. к. этот ток подчиняется законам коммутации.
