решение задачи на тему:

Расчет переходных процессов в линейных цепях

Дата добавления: 25.11.2023

Условие задачи

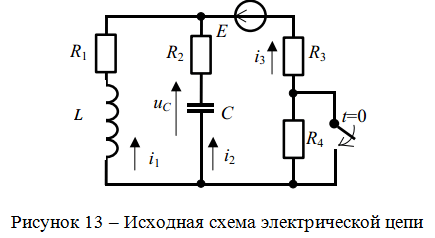

В соответствии с  индивидуальным заданием дана электрическая цепь, в которой в момент времени происходит коммутация (см. рис. 13). В цепи действует постоянная ЭДС Е.

Задание:

1. Рассчитать закон изменения тока (напряжения) в функции времени классическим методом.

2. Рассчитать закон изменения тока (напряжения) в функции времени операторным методом.

3. На основании полученного аналитического выражения построить график изменения искомой величины в зависимости от времени на интервале

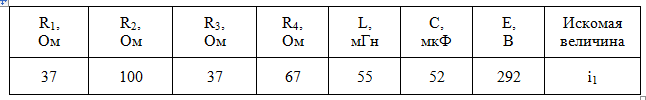

Исходные данные указаны в таблице 4.

Таблица 4 – сходные данные к задаче №3



Ответ

1. Классический метод расчета

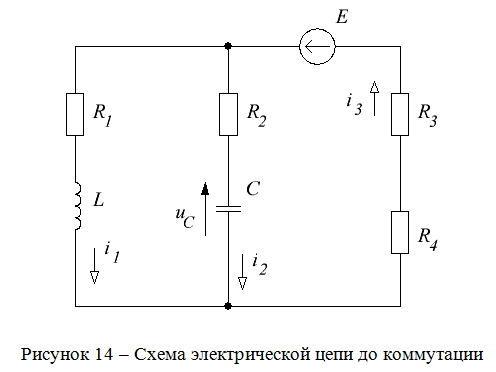

Обозначим токи в ветвях цепи и определим параметры цепи до коммутации (см. рис. 14).

Так как сопротивление конденсатора при постоянном токе бесконечно велико, то в ветви с конденсатором имеем обрыв, следовательно, до замыкания ключа:
