Условие:

Расчет разветвленной электрической цепи постоянного тока.

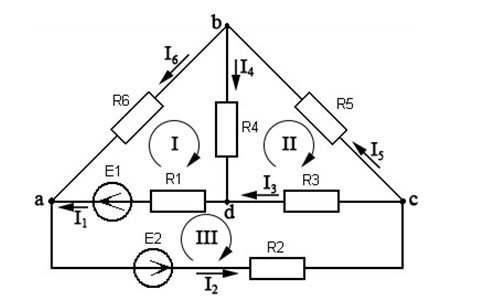

Для цепи, схема которой выбирается в соответствии с вариантом по рис. 1:

1. Составить уравнения для определения токов во всех ветвях цепи путем непосредственного применения законов Кирхгофа. Подставить числовые значения. Решать систему не требуется.

2. Определить токи ветвей методом контурных токов.

3. Проверить баланс мощностей.

Решение:

Дано: E1=60 В; E2=200 В; R1=5 Ом; R2=2 Ом; R3=10 Ом; R4=18 Ом; R5=20 Ом; R6=13 Ом.

Задаем стрелками положительные направления токов в ветвях схемы. обозначаем узлы, указываем направление обхода независимых контуров по часовой стрелке.

В рассматриваемой схеме четыре узла (у=4) и шесть ветвей (b=6).

По первому закону Кирхгофа следует составить (у-1)=3 независимых уравнения:
узел a:I1-I2+I6=0

...
