Условие задачи
Расчет разветвленной электрической цепи постоянного тока
На рисунке 1.1 в соответствии с заданным вариантом приведена схема разветвленной электрической цепи постоянного тока, содержащей несколько источников и приемников электрической энергии.
Схема электрической цепи и параметры содержащихся в ней элементов указаны в таблице исходных данных (табл.1) в соответствии с номером варианта.
Задание:
Рассчитать заданную электрическую цепь. При этом:
1. Указать условные положительные направления токов в ветвях и напряжений на резисторах;
2. Определить токи в ветвях, используя метод контурных токов или метод непосредственного применения законов электрических цепей по своему усмотрению. Обосновать выбор метода;
3. Рассчитать мощности всех источников и приемников в электрической цепи;
4. Составить баланс мощности;
5. Указать режимы работы источников электроэнергии (генерирование, потребление).
Таблица 1

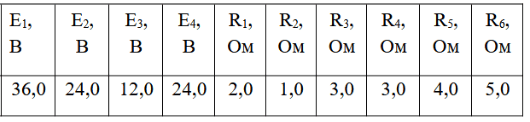

Исходные данные для расчета электрической цепи
Ответ

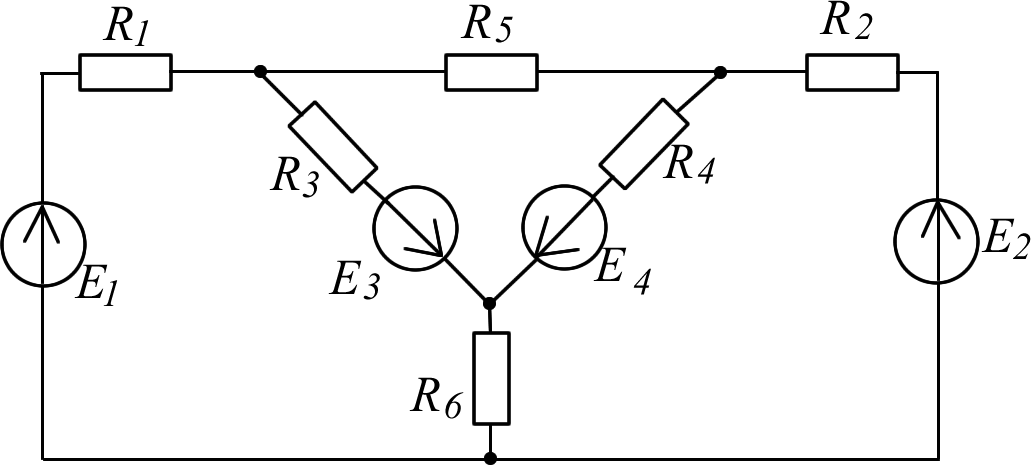

Рис. 1.1. Схема заданной электрической цепи
Параметры элементов цепи:
E1 =36 B, E2=24 B, E3 = 12 В, E4=24 B, R1 =2 Ом, R2 = 1 Ом, R3 =3 Ом, R4 = 3 Ом, R5 = 4 Ом, R6 = 5 Ом.
1.Выберем произвольно и обозначим условные положительные направления токов в ветвях и напряжений на резисторах (рис.1.2):
