Условие:

Расчет разветвленной электрической цепи постоянного тока

На рисунке в соответствии с заданными вариантами приведены схемы разветвленной электрической цепи постоянного тока, содержащей несколько источников и приемников электрической энергии.
Схема электрической цепи и параметры содержащихся в ней элементов указаны в таблице исходных данных (табл.1) в соответствии с номером варианта.

Рассчитать заданную электрическую цепь. При этом:

1. Указать условные положительные направления токов в ветвях и напряжений на резисторах;
2. Определить токи в ветвях, используя метод контурных токов или метод непосредственного применения законов электрических цепей по своему усмотрению. Обосновать выбор метода;
3. Рассчитать мощности всех источников и приемников в электрической цепи;
4. Составить баланс мощности;
5. Указать режимы работы источников электроэнергии (генерирование, потребление).

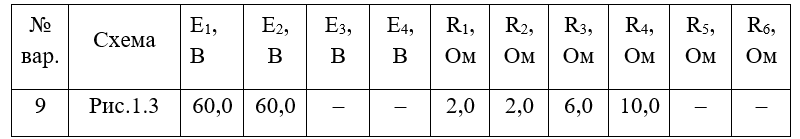

Таблица 1

Исходные данные для расчета электрической цепи

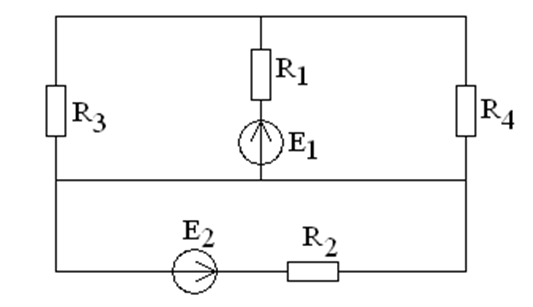

Рис. 1.3. Схема электрической цепи

Решение:

Параметры элементов цепи:

E₁= E₂= 60 В, R₁ = R2 =2 Ом, R₃= 6 Ом R₄ = 10 Ом

1. Выберем произвольно и обозначим условные положительные направления токов в ветвях и напряжений на резисторах:

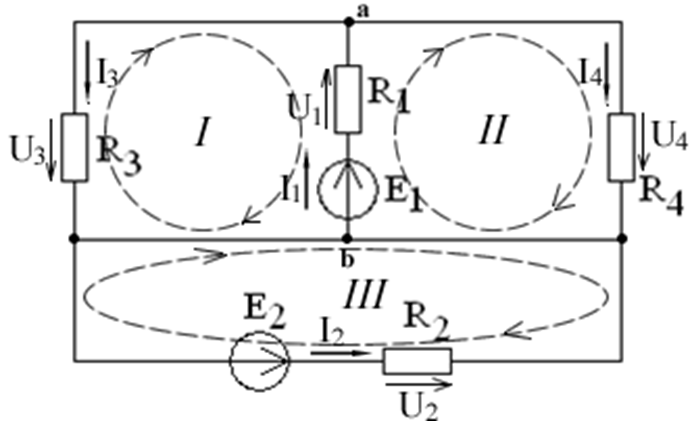

Рис.1.3.1. Расчетная схема

2. Выбираем метод решения

Данная схема имеет два узла a, b и три контура I, II, III. Соответственно, при решении законами Кирхгофа по 1-му закону должно быть составлено y-1=2-1=1 урав...
