Условие задачи
Расчет сложной цепи постоянного тока

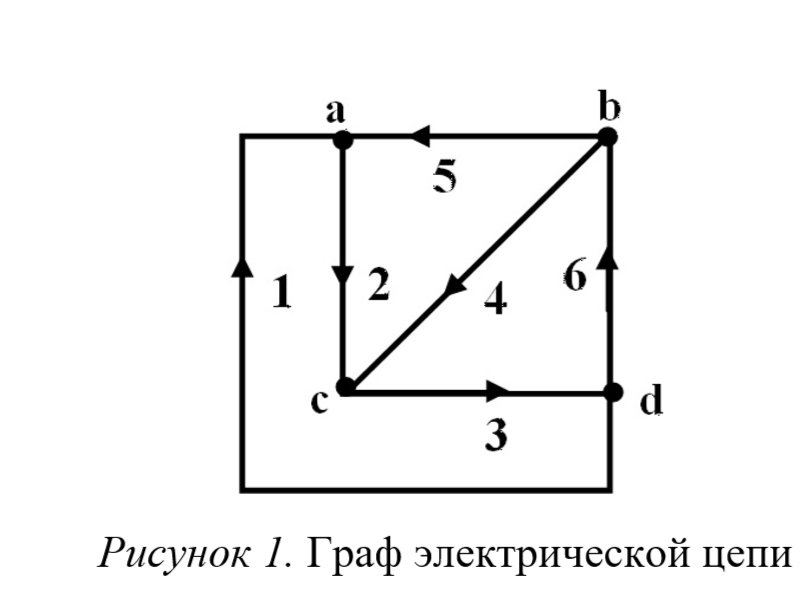

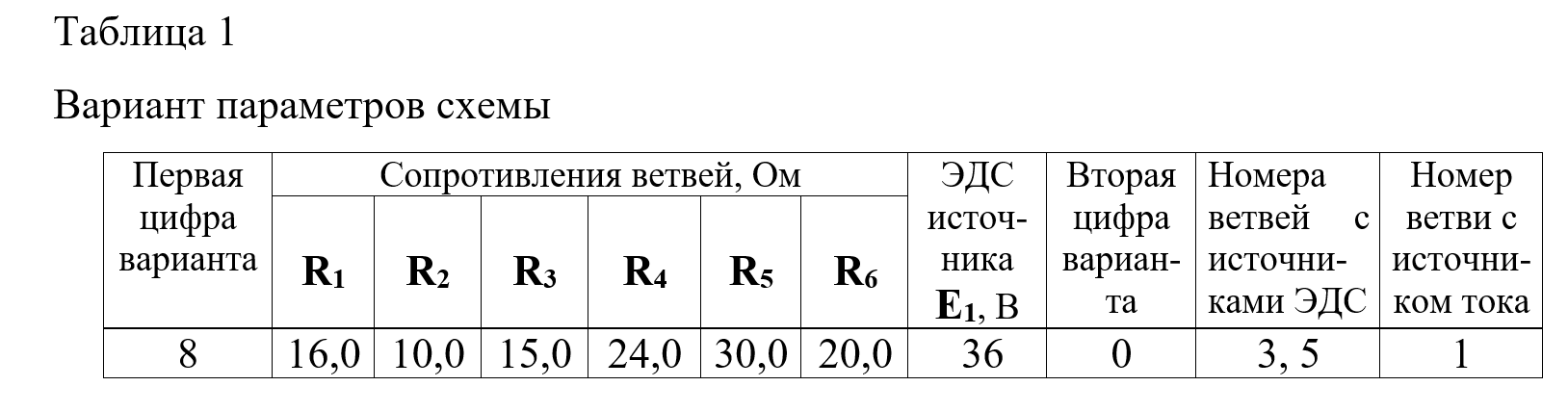

На рисунке 1 приведен граф электрической цепи. По заданному графу необходимо вычертить электрическую схему цепи. Параметры схемы - сопротивления ветвей, ЭДС источника E1, номера ветвей с источниками ЭДС и источником тока выбираются из таблицы 1. При этом ЭДС источников и ток источника тока определяется через E1 по соотношениям:
E2 = 0,8 E1; E3 = 1,25 E1; E4 = 1,4 E1; E5 = 2 E1; E6 = 1,5 E1; Iк = E1/ R1.
Источники ЭДС включаются последовательно с соответствующими сопротивлениями ветвей, а источник тока - параллельно к сопротивлению.
Ответ

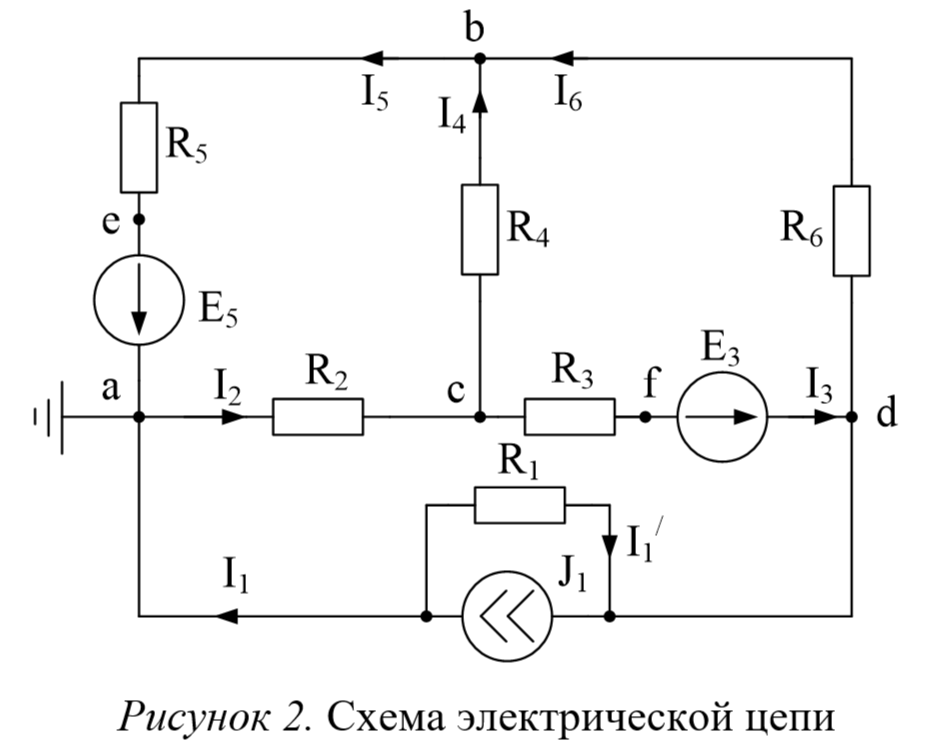

1. Составляем по заданному графу и параметрам элементов, схему электрической цепи.

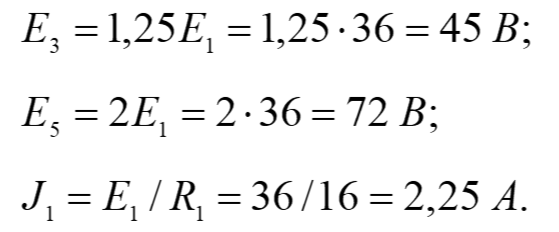

Производим расчет параметров источников ЭДС и источника тока:
Рассчитываем все токи методом узловых потенциалов.
Указыва...
