Расчет сложной электрической цепи синусоидального тока с несколькими источниками электрической энергии Вариант 5 Для электрической цепи, схема которой изображена на рисунке 1, по заданным параметрам и ЭДС источника, выполнить следующее:
«Расчет сложной электрической цепи синусоидального тока с несколькими источниками электрической энергии
Вариант 5
Для электрической цепи, схема которой изображена на рисунке 1, по заданным параметрам и ЭДС источника, выполнить следующее:»
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи, схема которой изображена на рисунке 1, по заданным параметрам и ЭДС источника, выполнить следующее:
1. Методом двух узлов рассчитать токи в ветвях.
2. Сделать проверку на основании законов Кирхгофа.
3. Рассчитать и построить в масштабе на комплексной плоскости векторную диаграмму токов.
Исходные данные:

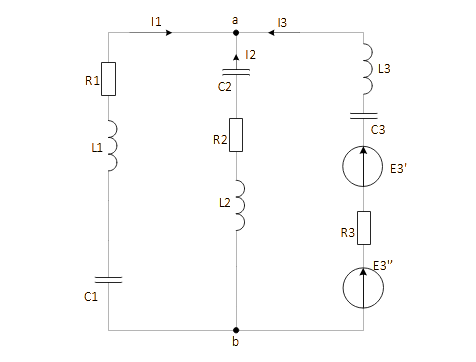

Рисунок 1 – Расчетная схема
Решение:
Дано:

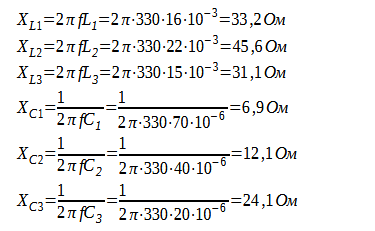

Определим реактивные сопротивления:
Определим комплексные сопротивления ветвей:
