Условие задачи
«Расчет токов короткого замыкания в электрических сетях напряжение выше 1 кВ в относительных и именованных единицах»
Учебная цель: закрепить навыки расчета токов короткого замыкания в системе электроснабжения различными методами.
Порядок выполнения работы:
1. Составить по расчётной схеме (индивидуальное задание приложение 1) схему замещения.
2 Перенести точки короткого замыкания на схему замещения.
3 Задаться базисными значениями по напряжению и мощности.
4 Выполнить расчёт токов короткого замыкания в указанных точках схем (индивидуальное задание).
5 Результаты расчёта свести в таблицу результатов расчёта.
6 Сделать вывод о проделанной работе.
Приложение 1

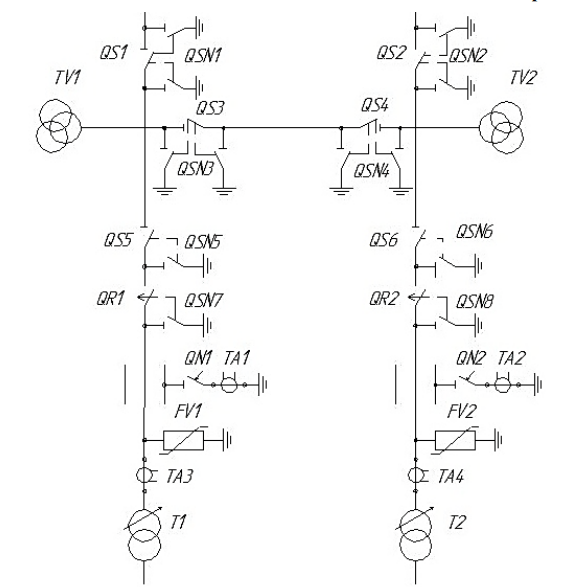

Рисунок П1 – Схема электрическая принципиальная электроснабжения 110/10 кВ

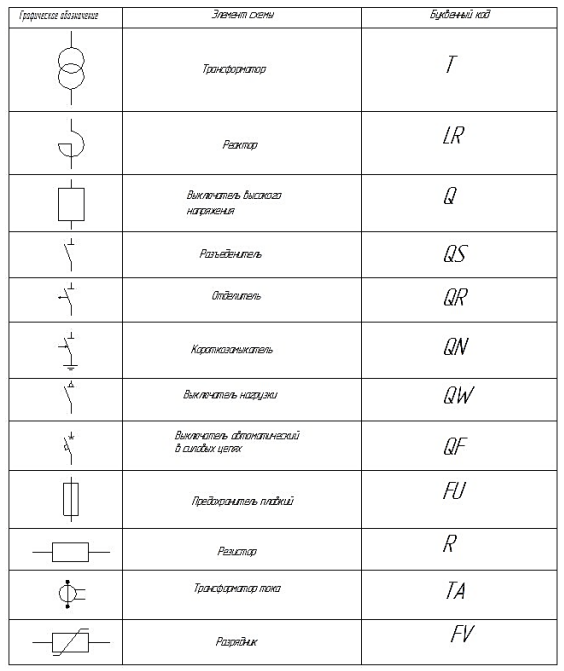

Таблица П1 – Выдержка из ГОСТ. Обозначения условные графические и буквенные коды в схемах
Ответ
1. Составляется расчетная схема и намечается расчетная точка.

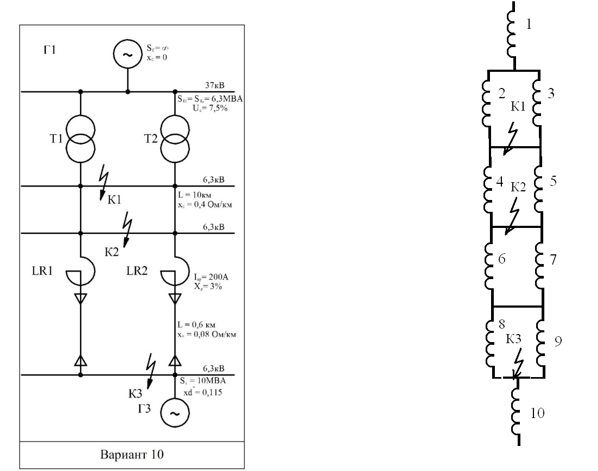

Расчетная схема и схема замещения
1 энергосистема
2, 3 двухобмоточные трансформаторы
4, 5 воздушные ЛЭП
6, 7 токоограничительные реакторы
8, 9 кабельные линии
10 генератор
2 По расчетной схеме составляется схема замещения, заменяя элементы их сопротивлениями.
3 Задаются базисными условиями Sб и Uб:
Sб базисная мощность, МВА, принимается ра...
