Условие задачи
1. ЗАДАНИЕ НА ВЫПОЛНЕНИЕ РАСЧЕТА

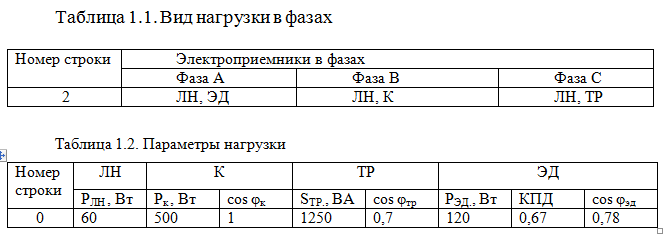

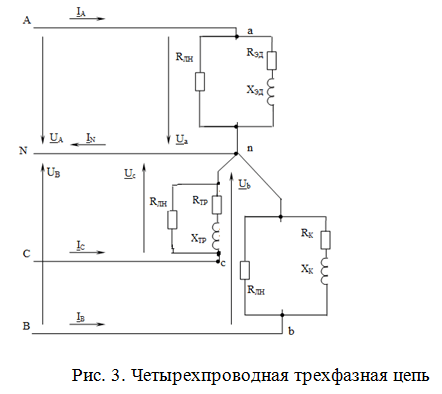

1.1. Внутри здания сети внутреннего электроснабжения выполнены по схеме "звезда" с нейтральным проводом. Отдельные помещения подключены к разным фазам трехфазного источника электроэнергии с линейным напряжением Uл=380 В и частотой тока f= 50 Гц. На основании данных табл. 1.1 - 1.2 определить для своего варианта (последняя цифра трехзначного варианта из предыдущего задания – номер строки в табл. 1.2, предпоследняя цифра – номер строки в табл. 1.1) нагрузку каждой фазы, причем электропотребители в фазе включаются параллельно. Считая лампу накачивания (ЛН) активной нагрузкой, калорифер (К), электродвигатель (ЭД) и трансформатор (ТР) активно-индуктивной нагрузкой, начертить электрическую схему замещения рассчитываемой трехфазной цепи для своего варианта.
1.2. Выполнить анализ электрического состояния полученной в п. 1.1 схемы при наличии нейтрального провода:
1) определить активное, реактивное и полное сопротивления каждого электропотребителя;
2) рассчитать токи, протекающие через каждый электропотребитель (токи в параллельных ветвях каждой фазы);
3) определить для каждой фазы полное сопротивление, активную, реактивную и полную мощность, коэффициент мощности;
4) рассчитать линейные токи и ток в нейтральном проводе;
5) определить для всей трехфазной нагрузки активную PН. реактивную QH и полную SH мощности, коэффициент мощности cos φH и составить баланс мощностей;
6) построить в масштабе совмещенную векторную диаграмму напряжений и токов.
Ответ
Находим значение активного и реактивного сопротивлений по следующим формулам:
а) для лампы накаливания
Rлн=Uф2/Pлн, (2.1)
Находим значение активного и реак...
