Условие задачи
Для заданной трехфазной цепи требуется:
1. В симметричном режиме определить токи и напряжения на всех элементах цепи.
2. Построить векторную диаграмму токов и напряжений.
3. Определить активную и реактивную мощности цепи.
4. Методом двух ваттметров определить активную мощность на входе цепи. Проверить баланс активных мощностей.
5. Нарисовать схему цепи и рассчитать токи и напряжения в случае обрыва одного из линейных проводов. Построить векторные диаграммы.
6. Нарисовать схему цепи и рассчитать токи и напряжения в случае короткого замыкания одной из фаз нагрузки. Построить векторные диаграммы.

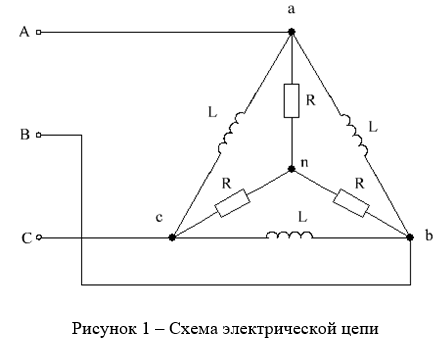

Схема электрической цепи изображена на рисунке 1, исходные данные приведены в таблице 1.
Таблица 1 – Исходные данные к задаче 1
Ответ

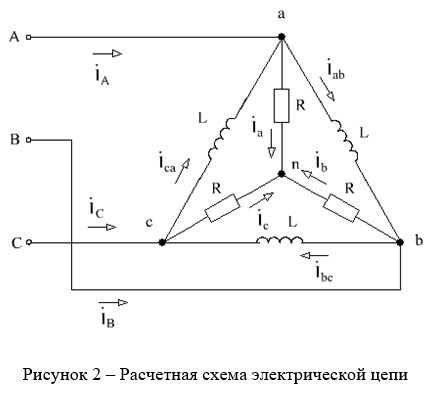

1. Расчетная схема трехфазной электрической цепи приведена на рисунке 2. На схеме обозначены линейные токи трехфазной системы, фазные токи обеих нагрузок.
Рассчитываемая трехфазная цепь является симметричной. При расчете симметричных трехфазных цепей достаточно проводить расчет токов и напряжений только для одной фазы, напряжения и токи в других фазах сдвинуты на угол 120 градусов.
2. Запишем в комп...
