Условие задачи
Расчёт трёхфазной цепи переменного тока

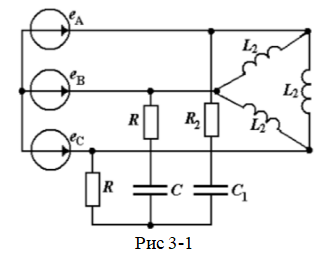

Трёхфазный трансформатор создаёт симметричную систему ЭДС с прямой последовательностью чередования фаз (Рис 1).
1. Рассчитать в комплексной форме токи в ветвях и напряжения на элементах цепи.
2. Определить активную и реактивную мощности источников ЭДС и сравнить их с суммой активных и реактивных мощностей пассивных элементов цепи.
3. Построить векторные диаграммы токов и топографические диаграммы напряжений:
а) для симметричной части приёмника.
б) для несимметричной части приёмника.
Исходные данные:
Ответ

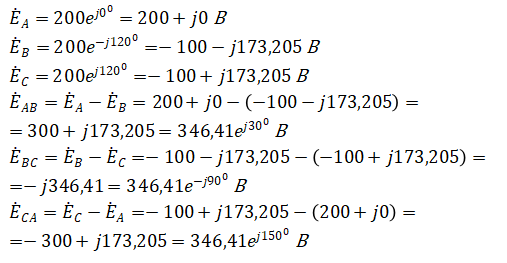

Запишем величину фазных и линейных напряжений в комплексном виде в алгебраической и показательной формах.
1. Рассчитаем в комплексной форме токи в ветвях и напряжения на элементах цепи. Для этого обозначим направления токов в цепи и определим численные значения сопротивлений (Рис 3-2)
