Условие задачи
1. Для заданной электрической схемы (рис. 3.2.1) с известными параметрами (табл. 3.1.1) определить линейные и фазные токи.
Вычислить активную, реактивную и полную мощности трехфазной цепи.
Построить в масштабе векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

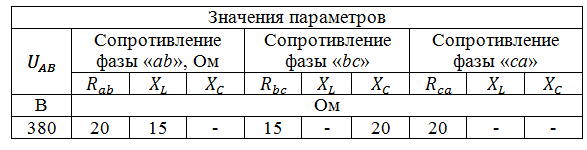

Таблица 3.2.1 – Исходные параметры цепи
Ответ

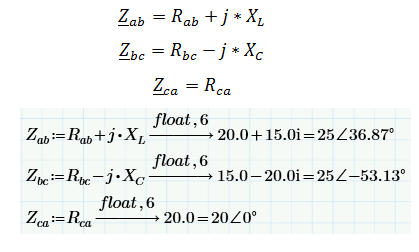

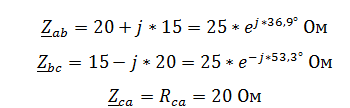

Запишем сопротивления фаз нагрузки в комплексной форме:
При соединении нагрузки треугольником фазное напряжение нагрузки равно линейному. Запишем фазные напряжения в комплексной форме:
