Условие:
Расчет заземляющего устройства электроустановок.
Дано:
А х В = 12 х 8 м
VЛЭП = 6 кВ
LЛЭП(ВЛ) = 6 км
Vн = 0,65 кВ
r = 300 Ом×м (супесь)
t = 0,7 м
Климатический район - III
Вертикальный электрод - стальной уголок (60 х 60 х 6) Lв = 3 м
Вид ЗУ - контурное
Горизонтальный электрод - пруток (d = 12)
Требуется:
· определить количество вертикальных и длину горизонтальных заземлителей;
· показать размещение ЗУ на плане;
· определить фактическое значение сопротивления ЗУ.
Решение:
1. Определяется расчетное сопротивление одного вертикального электрода:

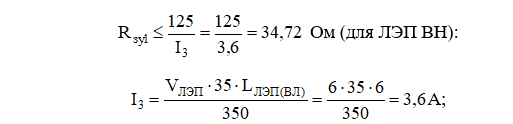

2. Определяется предельное сопротивление совмещенного ЗУ:
Требуемое по НН
