Рассчитайте для одной из нижеперечисленных схем цепей постоянного тока согласно вашему варианту токи и напряжения методом законов Кирхгофа. Проверьте правильность решения методом баланса мощностей

«Рассчитайте для одной из нижеперечисленных схем цепей постоянного тока согласно вашему варианту токи и напряжения методом законов Кирхгофа. Проверьте правильность решения методом баланса мощностей»
  • Электроника, электротехника, радиотехника

Условие:

1.     Рассчитайте для одной из нижеперечисленных схем цепей постоянного тока согласно  Вашему варианту  токи и напряжения методом законов Кирхгофа.

2.     Проверьте правильность решения методом баланса мощностей

Решение:

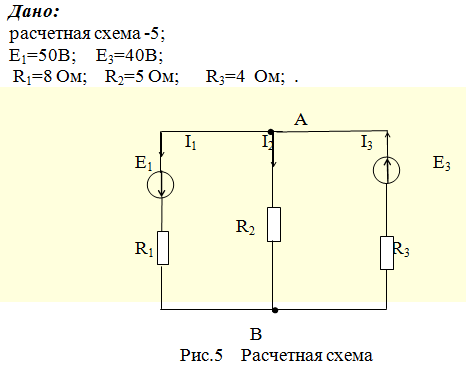

1 Проанализируем схему.

Схема имеет 3 ветви, 2 узла и 2 контура, из них 2 - независимые.

Ветви: 1-я состоит из резистора R1 и источника ЭДС Е1 , 2-я состоит из резистора R2, 3-я состоит из резистора R3 и источника ЭДС Е3.

Узлы: точки А и В на схеме соответствуют двум узлам.

Контуры: 1-й образован резисторами R1, R2 и источником ЭДС Е1, 2-й об- разован резисторами R2, R3 и источником ЭДС Е3, 3-й образован резисторами R1, R3 и источниками ЭДС Е1 и Е3.

Таким образом, схема содержит 3 ветви. Значит всего надо записать 3 уравнения по законам Кирхгофа. Из них по 1-му закону только одно (на...
