Условие:
Рассчитайте и нарисуйте формообразующие кинематические цепи для операции сверления отверстия Ø 18 мм на длину 29 мм по данным:
- L – 38 мм – длина рабочего хода;
- t – 0,32 мин – время обработки;
- S0 – 0,43 мм/об – подача на оборот сверла;

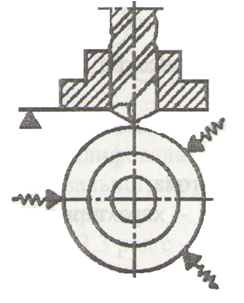

- OZC – модуль обработки;
- Nдв – 4 кВт, nдв – 1430 мин-1 – характеристика электродвигателя;
- m – 3 мм, z – 13 – характеристики передачи рейка-колесо.
Решение:
Известно, что для операции сверления отверстия на определенную глубину, требуется ограничить ход сверла.
Составим структурную кинематическую схему станка.
Для получения отверстия необходимы два движения:
- вращение шпинделя (главное движение);
- вертикальное перемещение инструмента (движение подачи).
По условиям задачи модуль обраб...
