Условие:

Рассчитайте схему мультивибратора на биполярных транзисторах с параметрами: β>100 , IKmax =100 мА=100∙10-3 A;  fГ>100 MГц с заданной частотой генерации f0=7 кГц =7∙103 Гц   и соотношением длительности импульса и паузы
t1/ t2=3/4.

t1-длительность импульса на коллекторе транзистора  VT1;

t2 - длительность импульса на коллекторе транзистора  VT2 .

Напряжение питания Е = 5 В.

Определить длительность фронта импульса на каждом выходе.

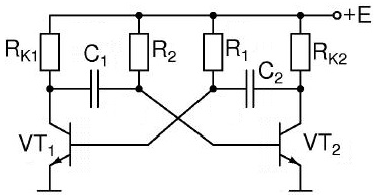

Рис.7. Схема мультивибратора

Решение:

1).Задаем ток насыщения транзисторов IKНАС =0,5 ∙IKmax =0,5 ∙100∙10-3 =50∙10-3 A;

2).Найдём значение сопротивлений коллекторной нагрузки:

RК1= RК2= Е/ IКНАС = 5 /50∙10-3 = 100 Ом; типовое значение 100 Ом.

3).Выбираем коэффициент насыщения sнас= 1,4.

4).Рассчитываем сопротивления резисторов в цепях баз транзисторов

R2 = R1 = RК1∙ /sнас = 100∙100/1,4 = 7143 Ом; типовое значение 7,5 кОм.

5). Р...
