Рассчитать активную, реактивную и полную проводимости ветвей и всей цепи. Рассчитать токи в ветвях и падения напряжения на всех элементах цепи. Определить активную, реактивную, полную мощности.

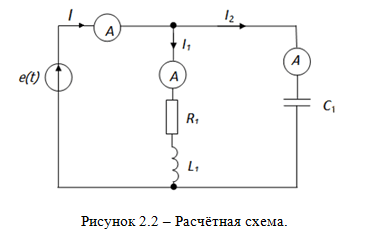

Для схемы электрической цепи, приведенной на рис. 2.1, используя данные    необходимо выполнить следующее:

I часть

1) рассчитать активную, реактивную и полную проводимости ветвей и всей цепи;

2) рассчитать токи в ветвях и падения напряжения на всех элементах цепи;

3) определить активную, реактивную, полную мощности и коэффициент мощности цепи . Построить векторную диаграмму токов и напряжений цепи.

При заданных параметрах   рассчитать резонансную емкость    и в этом режиме определить:

1) токи в ветвях цепи;

2) определить активную, реактивную, полную мощности и коэффициент мощности цепи   ;

3) объяснить свойства анализируемой цепи, соответствующие режиму резонанса. Построить векторную диаграмму токов и топографическую диаграмму напряжений;

4) рассчитать активную    и реактивную   составляющую тока первой ветви.
