Условие задачи
Трехфазный асинхронный электродвигатель с короткозамкнутым ротором единой серии 4А имеет паспортные (каталожные) данные, указанные в таблице 4.3. Линейное напряжение питающей сети UНОМ = 380 В, частота питающего напряжения f = 50 Гц, протяженность линии l = 40 м.
Рассчитать электрическую линию для питания трехфазного асинхронного электродвигателя по величине расчетного электрического тока и величине потери напряжения. Проводку выполнить в трубах или открыто изолированными алюминиевыми или медными проводами (см. таблицу 4.3).
Выбрать автоматический выключатель в качестве аппарата защиты от токовых перегрузок и коротких замыканий.
Определить:
− число пар полюсов обмотки статора p;
− номинальное скольжение ротора SНОМ ;
− номинальный МНОМ, начальный пусковой МПУСК и максимальный МMAX моменты;
− мощность на зажимах двигателя Р1 при номинальном режиме работы;
− полные потери мощности в двигателе при номинальной нагрузке;
− объяснить маркировку типа двигателя, используя стандартные обозначения.
Построить механические характеристики двигателя М = f (S) и n = f (M), обозначить на них паспортные: номинальный, пусковой, максимальный моменты.

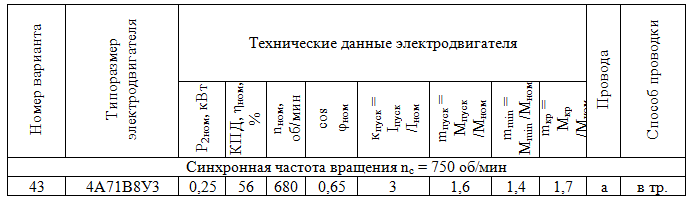

Таблица 4.3
Ответ
Расчетный ток нагрузки, который следует принять равным номинальному току электродвигателя:
Минимальное сечение проводов для трехфазной нагрузки можно определить по выражению:
где
