Условие задачи
Для транзистора, вольт–амперные характеристики которого изображены на рис.2, рассчитать графо–аналитическим методом дифференциальные h–параметры в рабочей точке Iб = 90 мкА, Uкэ = 3 В. Считать, что входные характеристики, снятые при фиксированном Uкэ из интервала 1В<Uкэ<12 В, совпадают с характеристикой, снятой при Uкэ=5В.
Ответ
Учитывая, что входные характеристики, снятые при фиксированном Uкэ из интервала 1ВUкэ12 В, совпадают с характеристикой, снятой при Uкэ=5В, проведем достроим дополнительную кривую для Uкэ=5В.

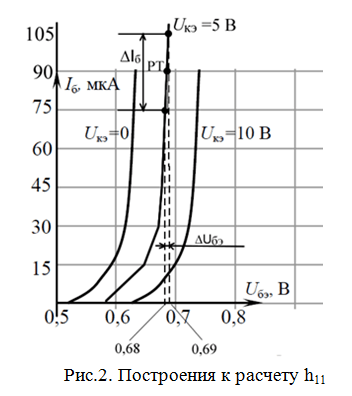

В окрестности рабочей точки 90мкА берем две дополнительные точки 75мкА и 105мкА. На оси напряжения Uбэ отмечаем соответствующие этим значения напряжения Uбэ=0,68 В и Uбэ=0,69 В (рис.2) при пересечении с кривой ...
