Условие:

Рассчитать и изобразить на оси частот спектральную диаграмму сигнала на выходе схемы, приведенной на рис. 2.

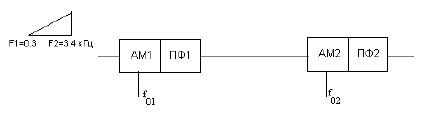

Рис. 2 – Схема преобразования первичного преобразования в системе с ЧРК

Исходные данные:

- f01= 108 кГц;

- f02= 240 кГц;

- боковая, выделяемая фильтром ПФ1 – верхняя боковая полоса частот;

- боковая полоса, выделенная полосовым фильтром ПФ2 – нижняя боковая полоса частот.

Решение:

Рассчитаем боковые полосы частот на выходе первой ступени преобразования АМ1:

ВБП:

Спектр частот, занимаемый ВБП 108,3...111,4 кГц.

НБП:

Т.е. на выходе ПФ1 будет образован спектр частот, занимаемый ВБП о...
