Условие задачи
Рассчитать и построить кривые импульсных напряжений на шинах подстанции (рис.1). Набегающая волна имеет косоугольный фронт длиной и амплитуду . Емкость изоляции и разрядника принять равными нулю.

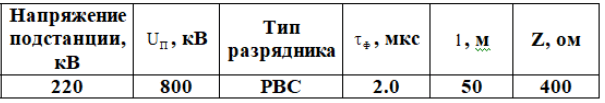

Числовые значения:

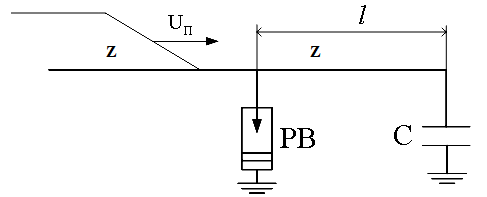

Рис. 1. Схема к задаче.
Ответ
Падение волны с косоугольным фронтом на подстанцию с вентильным разрядником. При защите подстанционной изоляции удаленным от нее вентильным разрядником РВ на последний через время, равное , воздействуют две волны (Рис.2), одна из которых является падающей, а другая отраженной от защищаемой разрядником изоляции ( ) .
