Рассчитать и выбрать из стандартного ряда резисторы в цепь базы и коллектора для транзисторного ключа. Постоянный прямой ток светодиода определяет требуемый ток коллектора открытого транзистора.
«Рассчитать и выбрать из стандартного ряда резисторы в цепь базы и коллектора для транзисторного ключа. Постоянный прямой ток светодиода определяет требуемый ток коллектора открытого транзистора.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать и выбрать из стандартного ряда резисторы в цепь базы и коллектора для транзисторного ключа.

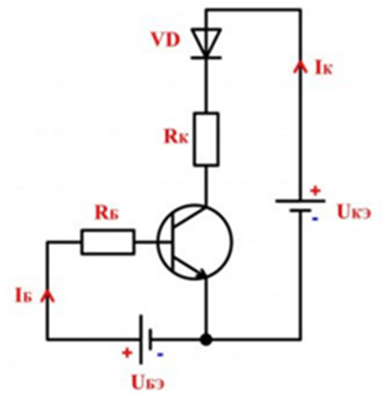

Схема:
Исходные данные: UКЭ = Uce = 12 В – напряжение питания;
UБЭ = Ube = 1,5 В – напряжение управления;
2N2222A – транзистор структуры n-p-n;
КЛ101A – светодиод.
Решение:
Постоянный прямой ток светодиода Iпр.д определяет требуемый ток коллектора открытого транзистора:
(1)
Напряжение прямого включения этого светодиода равно:
(2)
Напряжение коллектор-эмиттер открытого кр...
