Рассчитать каскад транзисторного усилителя напряжения для схемы с общим эмиттером.
- Электроника, электротехника, радиотехника
Условие:

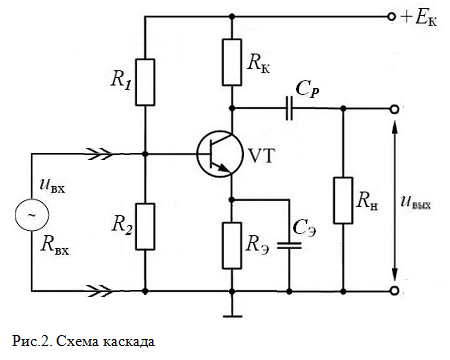

Рассчитать каскад транзисторного усилителя напряжения для схемы с общим эмиттером.
Исходные данные:
1)Напряжение на выходе каскада UВЫХmax = 3,4 В ( напряжение на нагрузке);
2)Сопротивление нагрузки RН = 550 Ом;
3)Нижняя граничная частота fН =140 Гц;
4)Напряжение источника питания ЕК = ЕПИТ= 12 В;
5)Допустимое значение коэффициента частотных искажений каскада в области нижних частот МН = 1,25.
Решение:
Расчёт параметров режима покоя схемы:
Режим покоя режим работы усилителя, характеризующийся коротким замыканием на входе и холостым ходом на выходе относительно переменных составляющих входного и выходного напряжения, определяет электрическое состояние схемы при отсутствии входного сигнала. В режиме покоя напряжение на выходе (переменная составляющая) идеального усилителя равно нулю.
1) Расчёт тока нагрузки
IН=UВЫХ/ RН = 3,4/ 550 =6,2∙10-3А =6,2 мА.
минимальный ток коллектора.
IК.min = (0,05 0,2)∙IН = 0,2∙0,0062 = 0,0012 A = 1,2 мА
2) Расчёт тока покоя коллектора транзистора
IКП = IН + IК min = ...
