Рассчитать каскад транзисторного усилителя напряжения с общим эмиттером и определить h – параметры выбранного типа транзистора. В результате расчета должны быть определены: тип транзистора; режим работы транзистора;
- Электроника, электротехника, радиотехника
Условие:

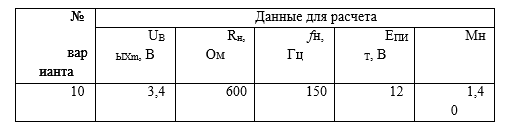

Рассчитать каскад транзисторного усилителя напряжения с общим эмиттером и определить h – параметры выбранного типа транзистора. В результате расчета должны быть определены: тип транзистора; режим работы транзистора; сопротивление коллекторной нагрузки RK ; сопротивление в цепи эмиттера RЭ ; сопротивления делителя напряжения R1 и R2 ; емкость разделительного конденсатора CP ; емкость блокирующего конденсатора в цепи эмиттера CЭ; коэффициент усиления каскада по напряжению; коэффициент усиления каскада в малосигнальном режиме работы без нагрузки и с нагрузкой.
Решение:
1. Выберем тип транзистора
Выбираем транзистор МП36А n-p-n, Ge
2. Общее сопротивление эмиттер-коллектора
3. Для построения нагрузочной прямой на семействе выходных характеристик транзистора МП36А ...
