Условие задачи

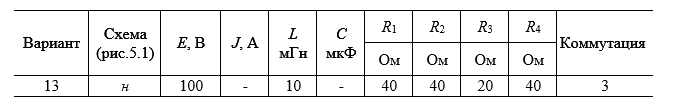

Рассчитать классическим методом переходный процесс в цепи постоянного тока с одним реактивным элементом. По результатам расчета записать мгновенные значения всех напряжений и токов в цепи после выполнения коммутации, построить графики рассчитанных функций в интервале времени t = 0 …3τ с шагом Δt = 0,25τ. Определить длительность переходного процесса.

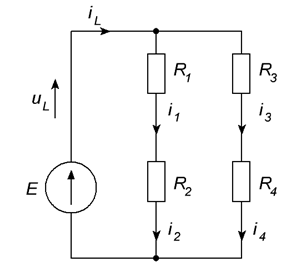

Рисунок 1 – Заданная схема цепи.
Ответ
1. Определение начальных условий.
Для определения начальных условий рассчитывается установившийся процесс в докоммутационной цепи (рис. 2).
В установившемся режиме в цепи постоянного тока катушка индуктивности может быть заменена короткозамкнутым участком. Соответственно, в заданной схеме до коммутации обе ветви с активными сопротивлениями включены параллельно источнику постоянной ЭДС.
Рисунок 2 С...
