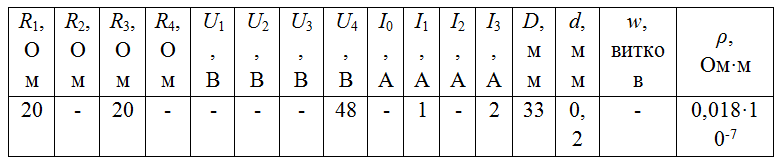

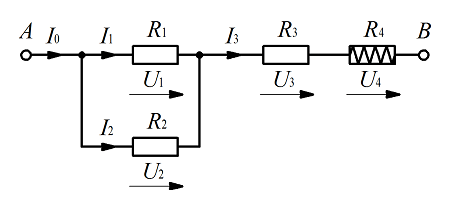

Рассчитать недостающие значения сопротивлений, напряжений, токов и число витков w проволочного резистора R4; рассчитать и построить потенциальную диаграмму цепи.

Для электрической схемы, изображённой на рисунке 2-1÷2-10, по заданным в таблице 2 параметрам и э.д.с. источника определить токи во всех ветвях цепи и напряжения на отдельных элементах используя символический метод расчёта. Построить в масштабе на

Через проводник, обладающий некоторым конечным омическим сопротивлением R=200 Ом, пропускали ток I=1А в течение отрезка времени t=80с.

Три резистора R1, R2, R3 соединены параллельно и подключены к источнику. Напряжение на зажимах источника U. В цепи протекает ток I, в ветвях I1, I2, I3. Данные для своего варианта взять из таблицы 2.4.
