Условие задачи

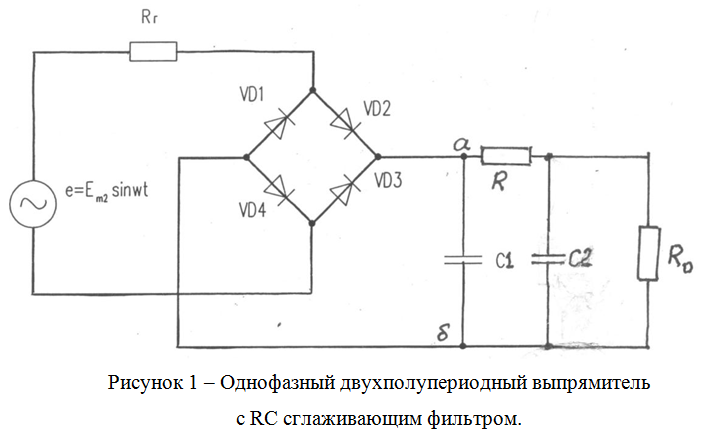

Однофазная мостовая схема выпрямителя с RC сглаживающим пассивным фильтром
Рассчитать основные параметры однофазной мостовой схемы выпрямителя с RC сглаживающим пассивным фильтром.
Заданы: постоянная составляющая выпрямленного напряжения U0=13 В, постоянная составляющая тока нагрузки I0=0,19 А и коэффициент пульсации kп.доп=2·10-3.
Полагая сопротивление вентиля в открытом состоянии равным RПР=1 Ом, а сопротивление обмотки трансформатора равным RТР=5 Ом, вычислить величины емкостей C1 и С2 и сопротивление сглаживающего фильтра R, обеспечивающие требуемый коэффициент пульсации kп.доп на нагрузке. При расчетах частоту сети принять равной f=50 Гц.
Ответ
Рассчитаем сопротивление нагрузки:
Вычислим максимально допустимую величину сопротивления сглаживающего фильтра R. Максимальная величина падения напряжения на сглаживающем фильтре не должна превышать половины постоянной составляющей напряжения на нагрузке. Исходя из этих соображений, примем:
