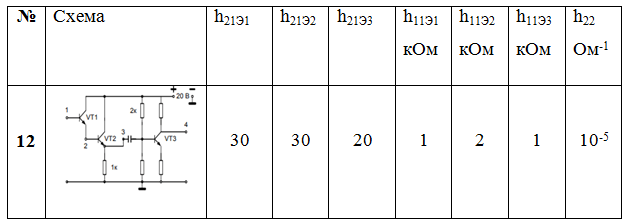

Условие задачи
Рассчитать следующие основные параметры усилителя: коэффициент усиления по напряжению KU, коэффициент усиления по току KI, входное сопротивление RВХ, выходное сопротивление усилителя RВЫХ.
Ответ
В задании представлен трехкаскадный усилитель. Транзисторы первого и второго каскадов включены по схеме с общим коллектором. Транзистор третий каскад включен по схеме с общим эмиттером.
Входное сопротивление каскада будет равно входному сопротивлению транзистора h11Э:
Нагрузкой первого каскада является входное сопротивление второго каскада, которое в данном усилителе равно h11э2:
