Условие задачи

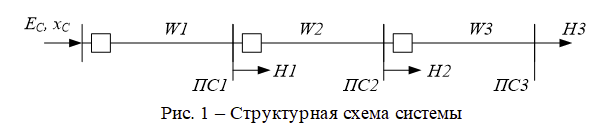

Рассчитать ступенчатую защиту электроэнергетической системы среднего напряжения (рис. 1) на основе токовых реле РТ-40 (защита линии W1 – трехступенчатая; W2 – двухступенчатая; W3 - одноступенчатая).
Представить совмещенные (друг с другом и со структурной схемой системы) следующие графики:
- зависимости максимального и минимального токов коротких замыканий от удаленности места КЗ; все токовые уставки;
- зависимости времени срабатывания защиты от удаленности КЗ (уставки по времени).
Определить минимальную и максимальную зоны действия отдельных ступеней защит.
Уметь определять (графически) защиту, которая должна сработать при различных видах и местоположениях КЗ в режимах основного и резервного (когда не сработает основная защита) действия.
Оценить эффективность (отсечек – по зоне действия, МТЗ – по коэффициенту чувствительности) рассчитанной защиты. Предложить рекомендации по ее совершенствованию.
Исходные данные представлены в таблице 1.

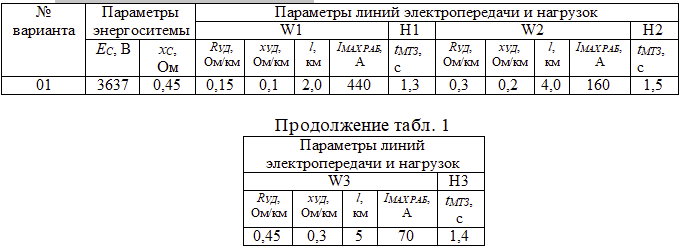

Таблица 1 – Исходные данные
Ответ
Расчет токов короткого замыкания

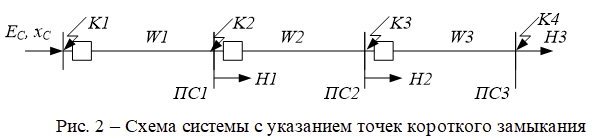

Расчетные точки короткого замыкания указаны на рис. 2.
Точка К1.
Ток короткого замыкания в максимальном режиме составит:
В минимальном режиме (двухфазное короткое замыкани...
