Условие:
Рассчитать ток в одной из ветвей методом эквивалентного источника напряжения.
Исходные данные представлены в таблице №1.

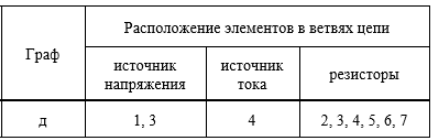

Таблица №1
Граф расчетной схемы представлен на рис. 1
Решение:
Рассчитаем ток I2 методом эквивалентного источника напряжения (см. рис. 5).
Определим входное сопротивление относительно узлов С и D. Для этого исключим из цепи все источники энергии, при этом ветвь с источником тока разрываем (см. рис. 5).
