Рассчитать ток в ветви с резистором методом эквивалентного генератора. C помощью формулы для тока получить зависимости тока, напряжения и мощности на сопротивлении Rk от величины этого сопротивления.

Анализ резистивных цепей постоянного тока

Для схемы, соответствующей номеру варианта, выполнить следующие задания:

1. Записать уравнения по законам Кирхгофа. Решать полученную систему уравнений не нужно.

2. Рассчитать токи ветвей методом контурных токов. Проверить правильность решения с помощью баланса мощностей.

3. Решить задачу методом узловых потенциалов.

4. Рассчитать ток в ветви с резистором методом эквивалентного генератора. C помощью формулы для тока получить зависимости тока, напряжения и мощности на сопротивлении R_k от величины этого сопротивления. Из графика P(R_k) найти приближённо максимальную мощность, которая может выделиться на сопротивлении R_k.

5. Результаты расчетов свести в таблицу.

6. Для любого замкнутого контура, содержащего два источника, построить потенциальную диаграмму.

7. Сделать выводы по всей работе.
Исходные данные:

Е₂ = 90  В;  Е₃ = 375 В;  J₁= 0,5 A;
R₁= 30 Ом,  R₂= 120 Ом;  R₃= 150  Ом; R₄= 52,5  Ом;  R₅= 225 Ом; R₆= R_k=  60  Ом;

S∙U_cd= 0,2∙U_cd  A.

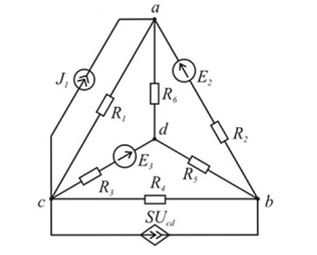

Рис.1.Схема цепи.
